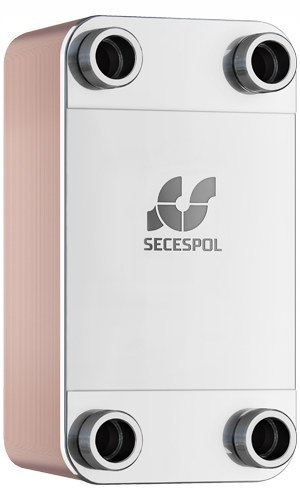

Wymiennik płytowy lutowany jednoprzepływowy LC110-60-2" 0206-0276

W wymiennikach płytowych powierzchnię wymiany ciepła tworzą karbowane płyty ze stali nierdzewnej połączone w pakiet metodą twardego lutowania próżniowego (wymienniki płytowe lutowane) lub skręcone z użyciem uszczelek i ram zewnętrznych (wymienniki płytowe skręcane).

Przepływ płynów ukierunkowany w co drugi kanał tworzony przez płyty grzewcze.

Ciśnienie maksymalne projektowe: 25 bar

Ciśnienie projektowe minimalne: 0 bar

Liczba przyłączy: 4.0

Łączenie płyt: Lutowane miedzią

Przepływ maksymalny: 19,66 m3/h

Rodzaj przyłącza: Gwint zewnętrzny

Rozstaw króćców w pionie: 378 mm

Rozstaw króćców w poziomie: 170 mm

Schemat przepływu: Jednoprzepływowy

Temperatura projektowa minimalna: -195 °C

Wyposażenie w izolację termiczną: nie

Wyposażenie w uchwyt do mocowania: nie

Wyposażenie w złączki stalowe do spawania: nie

Optymalne ukształtowanie kanałów przepływowych zapewnia kompromis między uzyskaniem niskich oporów przepływu a wysoką wydajnością wymiany ciepła, zapobiegając jednocześnie gromadzeniu się zanieczyszczeń wewnątrz wymiennika.

Szczelność konstrukcji oraz stałe zespolenie płyt zapewnia proces lutowania w piecu próżniowym dla każdej wielkości wymiennika istnieje możliwość wybrania różnych wielkości przyłączy oraz wersji dwuprzepływowej wymiennika, charakteryzującej się wysoką wydajnością wymiany ciepła przy bardziej wymagających parametrach

• wysoka odporność korozyjna
• lutowane miedzią
• małe gabaryty przy dużych obciążeniach cieplnych
• wysoka odporność na zmiany cieśnienia i temperatury
• prosty montaż i demontaż
