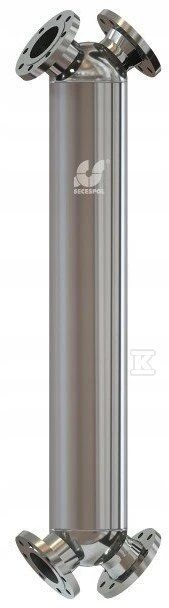

Wymiennik płaszczowo-rurowy JAD x 9.88 FF.STA.CS 0105-0001

Wymienniki ciepła serii JAD X – efektywne rozwiązania dla wymagających instalacji

Wymienniki płaszczowo-rurowe typu JAD X to urządzenia o unikalnej konstrukcji, składające się z płaszcza i wężownicy umieszczonej wewnątrz. Charakteryzują się wysoką wydajnością i kompaktowymi rozmiarami, co czyni je idealnym wyborem zarówno dla profesjonalnych instalatorów, jak i użytkowników końcowych. Wykonane w całości ze stali nierdzewnej, zapewniają niezawodność i odporność na korozję nawet w trudnych warunkach pracy. Model JAD X 9.88 wyróżnia się szczególnie efektywnym transferem ciepła oraz niskimi stratami ciśnienia, co przekłada się na oszczędności energii i optymalną pracę systemu.

Konstrukcja i zastosowanie

Wymienniki JAD X(K) posiadają charakterystyczny układ króćców w kształcie litery "X", który minimalizuje opory przepływu i zwiększa odporność na erozję spowodowaną zanieczyszczeniami. Dzięki temu są szczególnie polecane do zastosowań w instalacjach niestandardowych, gdzie wymagana jest wysoka wydajność i niezawodność. Szeroki zakres ciśnień roboczych, przepływów i temperatur czyni je uniwersalnym rozwiązaniem dla różnorodnych aplikacji przemysłowych i grzewczych. Wężownica wykonana z rur gładkich zapewnia efektywny transfer ciepła.

• Materiał: Wykonane w całości ze stali nierdzewnej, co gwarantuje wysoką odporność na korozję i długą żywotność.
• Ciśnienie robocze: Maksymalne ciśnienie robocze wynosi 16 bar, co pozwala na stosowanie wymienników w wymagających instalacjach.
• Przyłącza: Zarówno główne, jak i obwody wtórne wyposażone są w kołnierze, co ułatwia montaż i integrację z istniejącym systemem.
• Liczba rur: Wymiennik JAD X 9.88 posiada aż 88 rur, co zapewnia dużą powierzchnię wymiany ciepła (10,7 m2) przy kompaktowych wymiarach.
• Objętość: Strona płaszcza ma objętość 29 litrów, a strona rurek 16 litrów – te parametry wpływają na efektywność procesu wymiany ciepła.
• Zakres temperatur: Praca w zakresie temperatur od 0°C do 203°C pozwala na szerokie spektrum zastosowań.

Zalety płynące z wyboru wymienników JAD X

Wybierając wymiennik JAD X 9.88, inwestujesz w rozwiązanie charakteryzujące się:

• Wyższym współczynnikiem wymiany ciepła niż standardowe wymienniki płaszczowo-rurowe – przekłada się to na oszczędności energii i redukcję kosztów eksploatacji.
• Niższymi stratami ciśnienia przy wysokich prędkościach przepływu – zapewnia optymalną pracę systemu bez niepotrzebnego obciążenia pompy.
• Szerokim zakresem zastosowań – możliwość pracy z różnymi czynnikami roboczymi i parametrami roboczymi sprawia, że wymiennik jest uniwersalnym rozwiązaniem dla wielu branż.
• Kompaktowymi rozmiarami – oszczędność miejsca w pomieszczeniu instalacyjnym to kolejna zaleta tego modelu.
• Trwałą konstrukcją ze stali nierdzewnej - gwarancja długiej żywotności i minimalnych kosztów konserwacji.

DANE TECHNICZNE

Do otuliny izolacyjnej:tak

Liczba rur:88

Liczba rurek:88

Maks. ciśnienie robocze:16 bar

Materiał:Stal nierdzewna

Przyłącze obwodu pierwotnego:Kołnierz

Przyłącze obwodu wtórnego:Kołnierz

Rodzaj przyłącza głównego:Kołnierz
