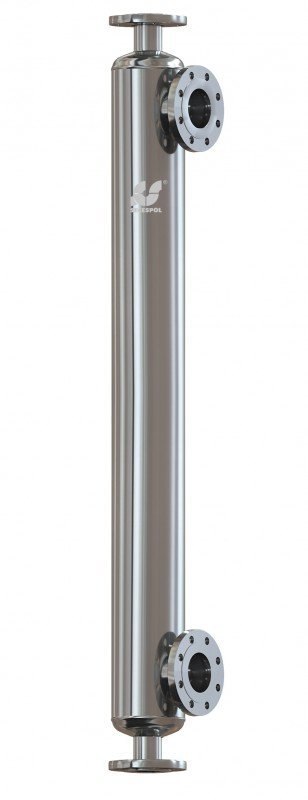

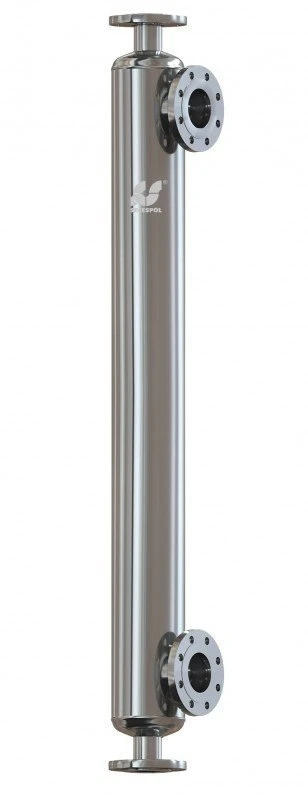

Hexonic JAD 6.50.EE stalowy wymiennik rurowy 0115-0037

Charakterystyka:

• W wymiennikach typu K powierzchnię wymiany ciepła stanowi wężownica z rur poddanych specjalnemu formowaniu, co wielokrotnie intensyfikuje wymianę ciepła.
• W wymiennikach bez litery K wężownica wykonana jest z rur gładkich.
• Cechą charakterystyczną wymienników JAD(K), S(K) i HK jest to, że króćce przyłączeniowe płaszcza i wężownicy umieszczone są w głowicach pod kątem prostym.

Zalety:

• Wysoka efektywność – wyższy współczynnik wymiany ciepła niż w standardowych wymiennikach rurowych i płytowych.
• Pionowa instalacja – oszczędność miejsca.
• Swoboda przy projektowaniu – różnorodność typów umożliwia dobór wymienników w szerokim zakresie ciśnień, temperatur i przepływów.
• Niskie koszty eksploatacji – większa odporność na zanieczyszczenia dzięki konstrukcji króćców w kształcie litery V i karbowaniu rur wężownicy.

Materiały:

• Wężownica, ściana sitowa: stal nierdzewna, tytan
• Płaszcz, głowice: stal nierdzewna, tytan
• Króćce przyłączeniowe: stal nierdzewna, tytan
• Kołnierze przyłączeniowe: stal nierdzewna, tytan, stal węglowa

Zastosowanie:

• Systemy grzewcze
• Chłodnictwo
• Wymiana ciepła w procesach przemysłowych
• Przemysł chemiczny i spożywczy

Max. temp.:  165 deg.C

Max. ciśnienie:  16 bar

Powierzchnia wymiany ciepła  5,7 m2

Objętość strony rurek  11,4 l

Objętość strony płaszcza  12,8 l

Masa:  49,5 kg

Przyłącza kołnierzowe

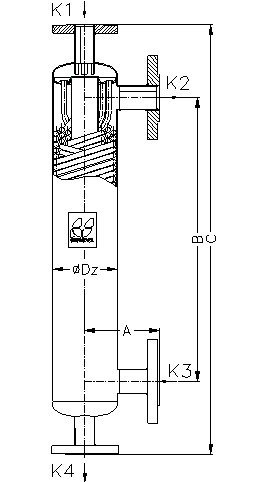

Wymiary przyłączy: (patrz zdjęcie - rys.tech.)

K1 (wlot czynnika grzewczego) i K4 (wylot czynnika grzewczego):  DN50 stal 321

K3 (wlot czynnika ogrzewanego) i K2 (wylot czynnika ogrzewanego):  DN65 stal 321

Wymiary wymiennika: (patrz zdjęcie - rys.tech.)

A:  136 mm

B:  1220 mm

C:  1604 mm

Dz: 159 mm

Przepływ maksymalny dla wody

Płaszcz  25 m3/h

Rurki  13,5 m3/h
