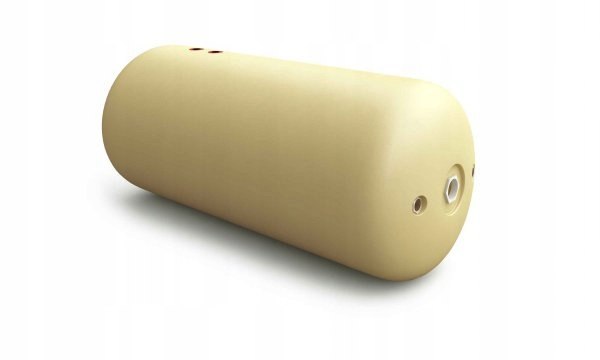

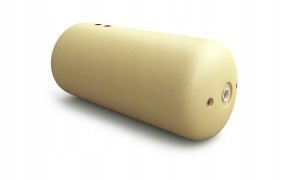

Wymiennik C.W.U. SGW(L)P 100L Galmet 20-104700

Wymiennik dwupłaszczowy SGW(L)P to najwydajniejszy, w swojej klasie, wymiennik poziomy. Zapewnia szybkie ogrzanie wody użytkowej i komfortowe użytkowanie. Płaszcz zewnętrzny umieszczony niemal na całej powierzchni zbiornika ściśle przylega do jego powierzchni. Taka konstrukcja gwarantuje wydajną pracę i ogranicza straty ciepła. Przyłącza w dolnej i górnej części, mocowanego w poziomie zbiornika, zapewniają łatwą obsługę i wygodny montaż. W dennicy wymiennika zastosowano mufę cyrkulacyjną, która umożliwia podłączenie zewnętrznej pompy cyrkulacyjnej oraz mufę pod czujkę kotła c.o. Wymiennik dwupłaszczowy SGW(L)P oferowany jest w pojemnościach: 80, 100, 120 lub 140 litrów. Maksymalna temperatura pracy zbiornika to 100°C.

• System szybkiego podgrzewania - duży płaszcz wodny.
• Współpraca z wszystkimi typami kotłów c.o.
• Opatentowana technologia izolacji.
• Najwyższej jakości emalia ceramiczna EXTRA GLASS®.
• Dodatkowe zabezpieczenie w standardzie - anoda magnezowa.
• Mufa cyrkulacyjna i mufa pod czujkę z kotła c.o. w standardzie.
• Pojemność: 80 - 140 litrów.

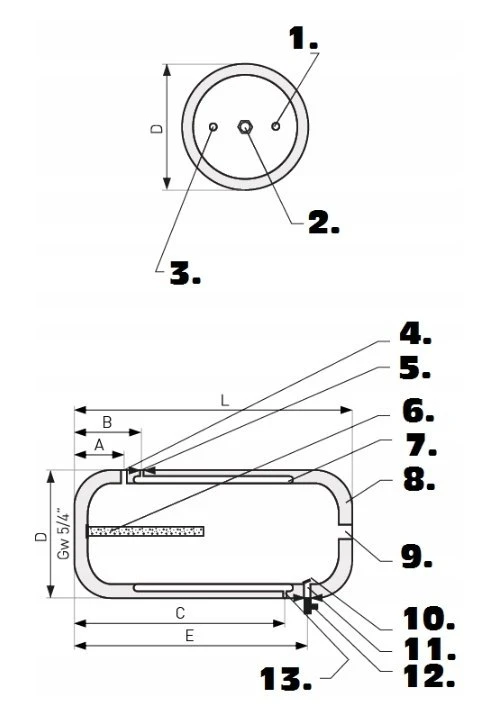

Rysunek techniczny:

1. mufa pod czujkę z kotła c.o. Gw 1/2''
2. Gw 5/4'' na komplet elektryczny GE
3. mufa cyrkulacyjna Gw 3/4''
4. wylot c.w.u
5. wlot gorącej wody z c.o. Gw 1''
6. anoda magnezowa
7. wymiennik c.o. (płaszczowy)
8. izolacja
9. Gw 5/4'' na komplet elektryczny GE
10. dławik
11. wlot zimnej wody Gw 3/4''
12. zawór bezpieczeństwa
13. wylot wody do c.o Gw 1''

Dane techniczne

Izolacja: Piaka poliuretanowa

Maksymalne ciśnienie pracy zbiornika [MPa]: 0.6

Maksymalna temperatura pracy zbiornika [°C]: 95

Maksymalna temperatura pracy wymiennika [°C]: 110

Pojemność wymiennika [l]: 8.1

Moc wymiennika (70/10/45°C) [kW]: 16.7

Powierzchnia wymiennika [m2]: 0.7

Moc wymiennika (80/10/45°C) [kW]: 19

Zapotrzebowanie na wodę grzewczą z kotła c.o. [m3 /h]: 1.4

Maksymalne ciśnienie pracy wymiennika płaszczyznowego [MPa]: 0.2
