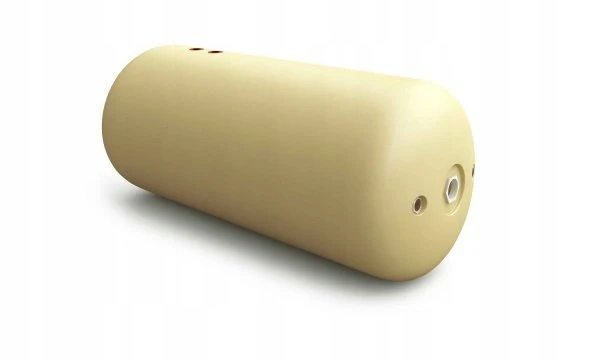

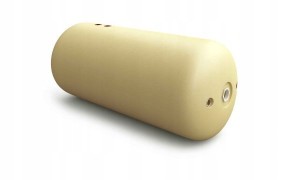

Wymiennik SGW(L)P 80L

• dwupłaszczowy, emaliowany, pianka poliuretanowa, poziomy

Model: Galmet 20-084700

Wymiennik dwupłaszczowy SGW(L)P to najwydajniejszy, w swojej klasie, wymiennik poziomy. Zapewnia szybkie ogrzanie wody użytkowej i komfortowe użytkowanie. Płaszcz zewnętrzny umieszczony niemal na całej powierzchni zbiornika ściśle przylega do jego powierzchni. Taka konstrukcja gwarantuje wydajną pracę i ogranicza straty ciepła. Przyłącza w dolnej i górnej części, mocowanego w poziomie zbiornika, zapewniają łatwą obsługę i wygodny montaż. W dennicy wymiennika zastosowano mufę cyrkulacyjną, która umożliwia podłączenie zewnętrznej pompy cyrkulacyjnej oraz mufę pod czujkę kotła c.o. Maksymalna temperatura pracy zbiornika to 100°C.

• System szybkiego podgrzewania - duży płaszcz wodny.
• Współpraca z wszystkimi typami kotłów c.o.
• Opatentowana technologia izolacji.
• Najwyższej jakości emalia ceramiczna EXTRA GLASS®.
• Mufa cyrkulacyjna i mufa pod czujkę z kotła c.o. w standardzie.

Dane techniczne

Izolacja:Piaka poliuretanowa

Maksymalne ciśnienie pracy zbiornika [MPa]:0.6

Maksymalna temperatura pracy zbiornika [°C]:95

Maksymalna temperatura pracy wymiennika [°C]:110

Pojemność wymiennika [l]:5.8

Moc wymiennika (70/10/45°C) [kW]:12

Powierzchnia wymiennika [m2]:0.5

Moc wymiennika (80/10/45°C) [kW]:13.7

Zapotrzebowanie na wodę grzewczą z kotła c.o. [m3 /h]:1.4

Maksymalne ciśnienie pracy wymiennika płaszczyznowego [MPa]:0.2

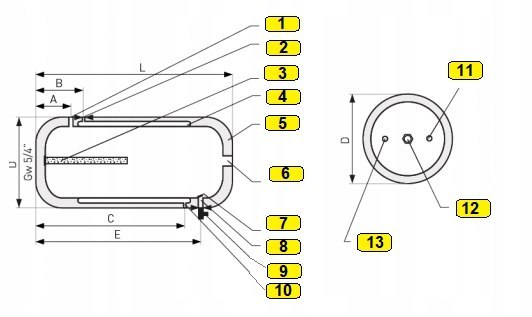

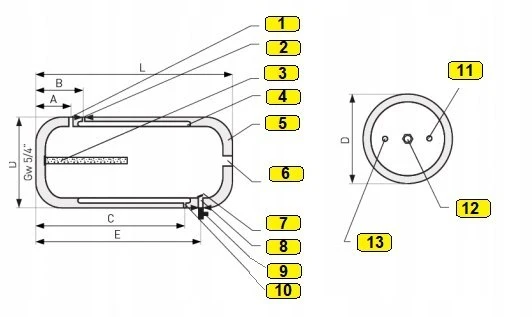

KĄCIK TECHNICZNY:

• L - 850mm
• A - 170mm
• B - 265mm
• C - 560mm
• D - 470mm
• E - 665mm
• 1 - wylot cwu
• 2 - wlot gorącej wody do c.o. 1”
• 3 - anoda magnezowa
• 4 - wymiennik c.o. płaszczowy
• 5 - izolacja
• 6 - miejsce na grzałkę Gw 5/4"
• 7 -?dławik
• 8 - wlot zimnej wody Gw 3/4"
• 9 - miejsce na zawór bezpieczeństwa
• 10 - wylot wody do c.o. Gw 1"
• 11 - mufa pod czujkę do kotła c.o. Gw 1/2"
• 12 - miejsce na grzałkę Gw 5/4"
• 13 - mufa cyrkulacyjna Gw 3/4"
